Antifer Kalıbı Hesabı Nasıl Yapılır? Ölçü, Kalıp Adedi, Kg ve Maliyet Rehberi
Kıyı tahkimat projelerinde, liman dolgularında, dalgakıran uygulamalarında ve taş tahkimat işlerinde kullanılan antifer beton blokları, proje şartnamesine göre farklı ölçülerde üretilmektedir. Bu blokların üretiminde kullanılan kalıplar ise;
- istenen taş tonajı
- toplam beton hacmi
- iş süresi
- günlük üretim hedefi gibi kriterlere göre belirlenir. Bu yazıda antifer kalıp ölçüleri, yaklaşık taş ağırlıkları, kaç adet kalıba ihtiyaç duyulacağı ve maliyet hesabının nasıl yapılacağı detaylı şekilde ele alınmıştır.

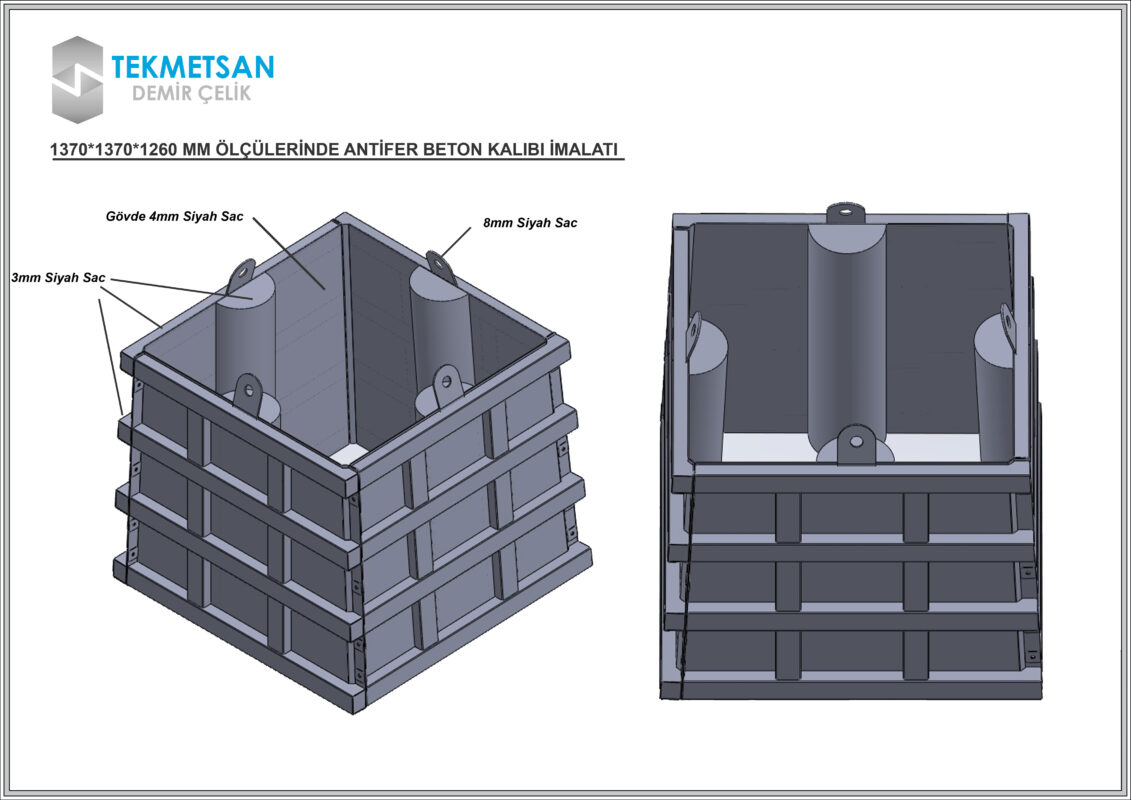

Antifer Kalıp Ölçüleri ve Taş Ağırlıkları
Antifer kalıpları ihale dosyasında belirtilen taş boyutuna göre özel ölçülerde üretilebilir. Sık kullanılan örnek ölçüler aşağıdaki gibidir:
| Kalıp Ölçüsü (m) | Hacim (m³) | Yaklaşık Taş Ağırlığı |
|---|---|---|
| 1,37 x 1,37 x 1,26 | 2,05 | 5 ton |
| 1,55 x 1,67 x 1,54 | 3,75 | 9 ton |
| 1,83 x 1,97 x 1,83 | 6,50 | 15 ton |
| 2,02 x 2,18 x 2,01 | 8,33 | 20 ton |
Özellikle liman ve kıyı projelerinde en sık tercih edilen tiplerden biri 20 tonluk antifer kalıplarıdır.
Kaç Adet Antifer Kalıbına İhtiyaç Duyulur?
Burada en kritik unsur iş süresidir. Örnek olarak ihale dosyasında toplam: 40.000 m³ beton ihtiyacı olduğunu düşünelim.
Eğer 20 tonluk blok kullanılacaksa: tek taş hacmi = 8,33 m³
Hesap:
40.000 / 8,33 = yaklaşık 4.800 adet taş
Yani toplamda yaklaşık 4.800 adet taşa ihtiyaç duyulacaktır.
Antifer Kalıbı İçin Günlük Üretim Hesabı
Örneğin toplam iş süresi 160 gün olsun. Bunun 40 günü kalıp üretimi, 120 günü blok dökümü olarak planlandığını varsayalım.
Bu durumda günlük üretim ihtiyacı:
4.800 / 120 = 40 adet / gün olarak hesaplanır.
Yani sahada her gün yaklaşık 40 adet taş üretimi yapılmalıdır
Bir Kalıptan Günde Kaç Taş Alınır?
Şartnamelerde genellikle: 24 saat içerisinde 1 adet taş üretilebilir ibaresi yer alır.
Ancak yaz aylarında, uygun kürleme koşullarında ve saha organizasyonu doğruysa bu sayı: günde 2 taş olarak artırılabilir.
Bu nedenle pratikte yaklaşık: 30 – 35 adet kalıp çoğu proje için yeterli olabilmektedir.
Antifer Kalıplar Ortalama Kaç Kg Gelir?
Kalıp maliyetini belirleyen en önemli unsur toplam çelik tonajıdır. Saha tecrübelerine göre ortalama kalıp ağırlıkları şu aralıklardadır:
| Kalıp Tipi | Ortalama Kalıp Ağırlığı |
|---|---|
| 5 tonluk kalıp | 300 – 350 kg |
| 9 tonluk kalıp | 800 – 900 kg |
| 15 tonluk kalıp | 1450 – 1550 kg |
| 20 tonluk kalıp | 1850 – 1950 kg |
Bu ağırlıklar;
- sac kalınlığı
- nervür tasarımı
- iç takviye sistemi
- söküm kolaylığı gibi detaylara göre değişiklik gösterebilir.
Tayrot Mili ve Kelebek Somun Hesabı
Antifer kalıplarında rijitliği sağlayan en önemli bağlantı elemanları tayrot sistemidir. Standart bir kalıpta ortalama:
- 16 adet tayrot mili
- 32 adet kelebek somun kullanılmaktadır.
Bu bağlantı elemanları, beton dökümü sırasında oluşan basınca karşı kalıbın açılmasını önler. Özellikle büyük tonajlı bloklarda tayrot sisteminin doğru konumlandırılması kritik öneme sahiptir.
Kalıp Maliyetini Belirleyen Kritik Nokta: Tecrübe
Burada müşterinin dikkat etmesi gereken en önemli konu üreticinin geçmiş tecrübesidir. Çünkü aynı ölçüdeki bir kalıp için farklı firmalar çok farklı kg hesapları verebilir. Örnek:
- Firma A → 1450 kg
- Firma B → 3000 kg
Bu noktada müşteri genellikle şunu düşünür: daha ağır = daha sağlam Ama bu her zaman doğru değildir. Bazı durumlarda:
- yanlış nervürleme
- gereksiz takviye
- hatalı profil kullanımı nedeniyle daha ince sac kullanılmasına rağmen daha ağır kalıplar ortaya çıkabilmektedir. Bu da doğrudan maliyet artışı demektir.
Doğru Antifer Kalıp Tasarımında Nelere Dikkat Edilmeli?
Profesyonel bir kalıpta şu kriterler kritik önemdedir:
- optimum sac kalınlığı
- doğru takviye yerleşimi
- minimum tonaj / maksimum rijitlik
- kolay söküm ve tekrar kullanım
- uzun saha ömrü
Özellikle yüksek adetli projelerde bu optimizasyon ciddi maliyet avantajı sağlar.
